英国BIM信息管理规范解读032COBie实践规程之资产术语



640-1

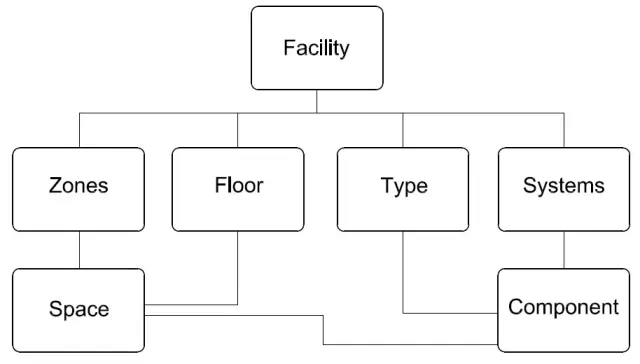

图32-1 COBie 资产

        资产:包括全部设施和相应的空间(位置)、楼层(区域)、功能区、部件。

        部件:在资料表列出的物理项目,并在使用阶段可能需要管理,例如检查、维护、服务或更换。业主根据设施运营来定义可管理的部件。

英国BIM信息管理规范解读032COBie实践规程之资产术语插图1

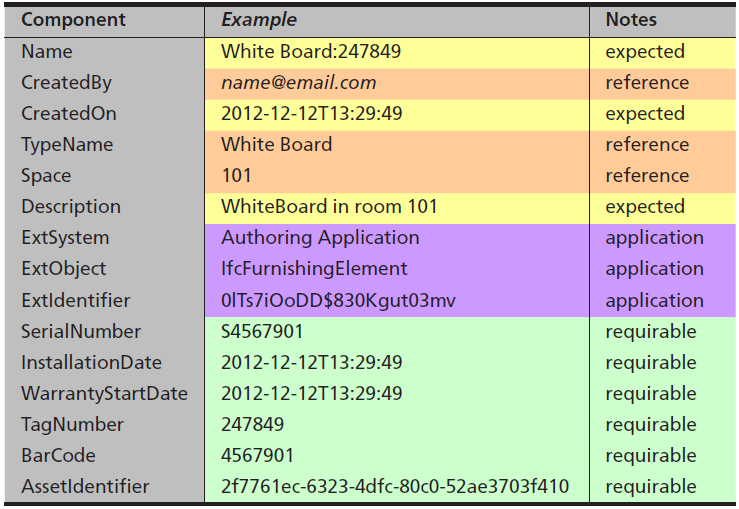

图32-2 COBie部件示例

        设施:指单独的可运营建筑或地理资产,通常是一个建筑物或者基础设施的区段。

英国BIM信息管理规范解读032COBie实践规程之资产术语插图2

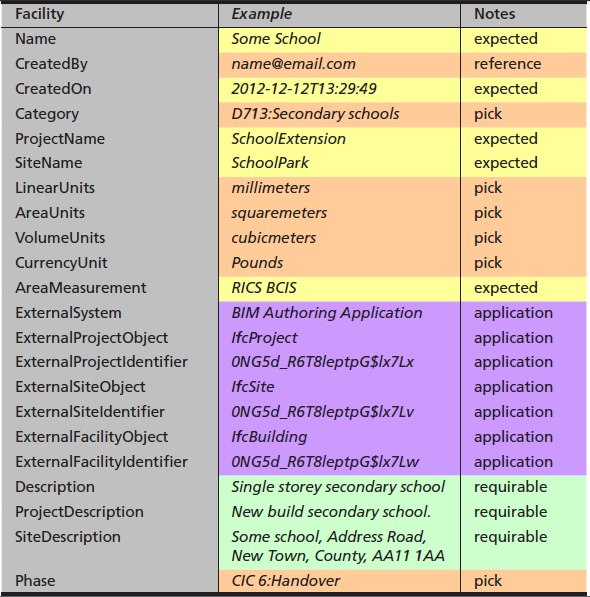

图32-3 COBie建筑设施示例

英国BIM信息管理规范解读032COBie实践规程之资产术语插图3

图32-4 COBie基础设施示例

        楼层(区域):指中级空间划分,包括独立的垂直层以及水平区域以及带有空间的区段。

英国BIM信息管理规范解读032COBie实践规程之资产术语插图4

图32-5 COBie建筑楼层示例

英国BIM信息管理规范解读032COBie实践规程之资产术语插图5

图32-6 COBie基础设施区域示例

        空间(位置):为活动的位置,例如使用、检查或维护,包括非占用或非居住空间。空间(位置)既可以是内部的,也可以是外部的。

英国BIM信息管理规范解读032COBie实践规程之资产术语插图6

英国BIM信息管理规范解读032COBie实践规程之资产术语插图6

图32-7 COBie建筑空间示例

英国BIM信息管理规范解读032COBie实践规程之资产术语插图7

英国BIM信息管理规范解读032COBie实践规程之资产术语插图7

图32-8 COBie基础设施位置示例

        系统:指可管理的部件集合提供一个共同功能。

英国BIM信息管理规范解读032COBie实践规程之资产术语插图8

英国BIM信息管理规范解读032COBie实践规程之资产术语插图8

图32-9 COBie系统示例

        类型:指部件的技术规范,包括部件的设备、产品和材料。

英国BIM信息管理规范解读032COBie实践规程之资产术语插图9

图32-10 COBie类型示例

        功能区:空间(位置)的集合,这些空间(位置)享有专项的属性,例如活动、管理等。注意功能区与设计管理的体量是不同的概念。

英国BIM信息管理规范解读032COBie实践规程之资产术语插图10

图32-11 COBie功能区示例
